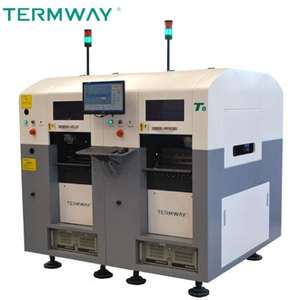

Automatische high-precision Achtdrehzahl Plazierungsmultifunktionsmaschine T8





 Einleitung T8:

 1. Was ist T8? Homophonic von T8 ist Post Hegemony. Es ist das reale" Patch Overlord" in der SMT Industrie zukünftig.

 2. T8 ist auch die achten Befestigungprodukte von TERMWAY mit Baumuster T8.

 3. T8 ist ein Grenzsteinprodukt in der mittleren Geschwindigkeits- Auswahl- und Platzmaschine.

 4. Das minimale Befestigungteil ist 01005.

 5. Die maximale Befestigunggröße: 120*90mm (Optional)

 6. T8 kann bis 104 Arten Teile höchstens einhängen. (nur 8mm)

 7. Es kann höchstens 4 IS-Tellersegmente platzieren.

 8. Durch die Modularbauweise kann es durch das Höhenruder leicht oben gehen, ohne die Ziegelsteine und die Fenster zu zertrümmern.

 Funktionseinleitung:

 1. Mit super beweglicher Plattformtechnologie der hohen Präzision, die durch integrierte Auslegung des Natural Granits gebildet wird. Sicherstellen, dass T8 erhalten kann, für mehr Jahre than10 ohne irgendeinen Effekt auf bewegende Präzision zu verwenden. Unterdessen stellt integrierte Struktur eine sehr ausgezeichnete Funktion im Schlagwiderstand sicher.

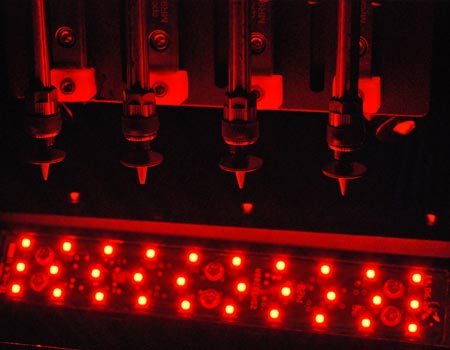

 2. Kopf Multi-einhängen kann installiertes nahtloses, und einfach sein, entsprechend verschiedenen Bedingungen zu ändern. Kann mit Multifunktionsmontierungskopf ausgerüstet werden (Model: TH62), High speed Montierungskopf (Model: TH61) und Hochgeschwindigkeitsmultifunktionsmontierungskopf (Model: TH64) Change Montierungs-Kopf- oder Änderungsmontierungskopf in unterschiedliche Präzision

 3. Internationales bewegliches Hochgeschwindigkeitssystem, ursprüngliche europäische importierte Magnetic Schuppe und Linearmotor der hohen Präzision wurden angenommen, den mechanischen Verschleiß in möglichst größem Maße, sicherstellen die der z-Geschwindigkeitleistung der hohen Präzision Mittellinie verringern. Bis zu 4M/S.

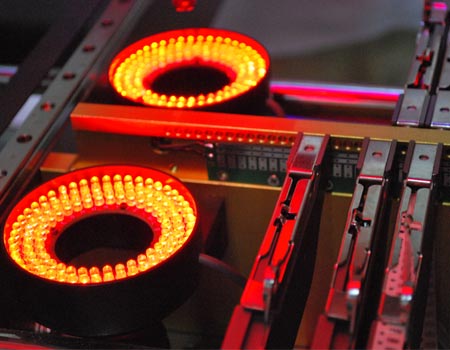

 4. Führendes Anblicksystem der Industrie: Deutschland-industrielle Digitalkameras und Qualitätsobjektive wird verwendet, die Qualität und die hohe Genauigkeit sicherstellt.

 5. Konfigurierte SMART Zufuhr, die reale elektrische Intelligenzzufuhr. Die Maschine kann automatische Anerkennung, wenn die Maschine, die überall gesetzt wird, wenn Sie die Zufuhr setzen, Sie, außer der programmierenzeit von mounter Auswahl verwenden kann, Sie außer mehr Probe als, 1/3., das kontaktlose intelligente Zufuhren Sie einfacher bilden können zum Laden und zum Aus dem Programm nehmen des Teils.

 6, die patentierte Technologie der durchgehenden Scannenfotos lässt Hochgeschwindigkeitsplazierung kommen zutreffend. Maximale Anblickbefestigung beschleunigt zu 28000CPH und die tatsächliche Platzierung beschleunigt zu 15000CPH.

 7, konfigurierbare Erschütterungszufuhr, IS-Tellersegment und Massentellersegmente der speziellen Teile können Ihre alle Arten der spezifischen Notwendigkeiten treffen.

 8, intelligentes Vorstandübertragungssystem können die Breite und das Furnierholz automatisch justieren. Ihre automatisierte intelligente Produktion beenden. Die Fabriken von Termway um die Welt haben das Qualitätsmanagementsystem und Umweltmanagementsystem installiert und internationale Authentisierung von ISO9001 erzielt: 2008 und ISO14001: 2008.



1	Mounter Kopf	8 Köpfe
2	Montierungsbereich	50mm×50mm, 350mm×350mm, Once Plate Speicherung        50mm×50mm, 1200mm×350mm, Optional Multiple Plate Speicherung
3	Maximaler Bewegungsumfang der z-Mittellinie	30mm
4	Typische Drehzahl	10000cph--15000cph
5	Theoretische max-Montierungsdrehzahl	22000cph
6	Bewegliches System	Beweglicher Spulenmotor der Mittellinie X + linearer Kodierer        O-Mittellinienservobewegungslaufwerk + Kugelschraube + linearer Kodierer
7	X.Y Mittellinienpräzision	±0.001mm
8	Montierungspräzision wiederholen	±0.015mm
9	Weise in Position bringen	Visional Stellung
10	Teil erhältlich	Minimum 01005-38 * 38 * 8.5mm (48 * 48 wahlweise)
11	Programmmethode	Automatische Daten importieren,/erlernende/Tastatureingabe Video
12	Typ des Teils	MAX104 PC IS der Zufuhr +4 der PC GFTA-08S
13	Zufuhr Nr.	PC 1.MAX104 der GFTA-08S Zufuhr        justierbare Zufuhr der PC GFTA-08S der Zufuhr MAX90 der Gruppe 2.Single        justierbare PC GFTA-08Sfeeder der Zufuhr MAX76 der Gruppe 3.Double        Tellersegment 4.3 PC IS, MAX78 Zufuhr der PC GFTA-08S        Tellersegment 5.4 PC IS, MAX52 Zufuhr der PC GFTA-08S        justierbare Zufuhr der Gruppe 6.Single, Tellersegment 3 PC IS, MAX64 Zufuhr der PC GFTA-08S
14	IS-Tellersegment Nr.	Die Höchstzahl 4pcs
15	Operationssystem	WINDOWS XP /WIN7 32bit
16	Druckluft	80psi (0.5Mpa, Gasfluß ≥160L/M)
17	Leistung	380v, 50Hz, 25kw
18	Gewicht	1700kg
19	Abmessung	1685 (L)×1550 (W)×1440 (H)

Automatische high-precision Platzierung maschinell hergestelltes T8 2014 jährliches China SMT Industry Innovation Award:
