Die Plazierungshochgeschwindigkeitsmaschine des Fachmannes LED der Welt erste Onlineindustrielle






 Produkt-Beschreibung:

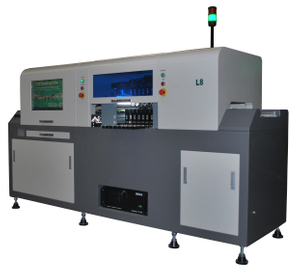

 L8 ist eine Plazierungsmaschine des Fachmannes LED, es kann nahtloser Anschluss mit vollem automatischem Schablonedrucker und Rückflutofen, erzielt es LED-Großserienleiterplatte., Hochgeschwindigkeits Merkmale das Online、, hohe Genauigkeit und so weiter.

 Merkmal:



 1 Ansteuersystem des Vorstands verwendet den Steppermotor der hohen Präzision, der den industriellen Riemen antreibt und arbeitet mit Präzision Anleitungschiene zusammen, um die Verbesserung auf Plazierungsgenauigkeit zu erzielen und das antreiben von Drehzahl einzusteigen.



 2 Using natürliche Granitauslegung und Fertigung der hohen Präzision integrierte Bewegungsplattformtechnologie. Mounter stellen langfristigen Gebrauch mehr als eine Dekade, keine Änderungsbewegungsgenauigkeit sicher. Unterdessen hat die integrierte Struktur auch ausgezeichneten Schlagwiderstand.



 3 8 Gruppen des Montierungskopfes verbessert Produktions-Leistungsfähigkeit von 500% als 1 Gruppe.



 Automatisch eigenhändig Sichtprogrammieren 4, ohne Inputteilkoordinaten. Die Programmierung ist einfach, schnell und erfüllt die Bedürfnisse der Großserienproduktion von Arten von Vielzahl.



 5 verschiedene Größen der intelligenten Zufuhr, die nicht vorwärts gehen, wenn das Teil stuck ist oder nicht aufgehoben wird, können verschiedenen Anforderungen der LED-Montierung genügen.



 6 ist kosteneffektive LED Chip-Maschine für Großserien-LED-Produktion am verwendbarsten.



 7 die vollständige Maschine wird durch industriellen Computer mit der Berufssoftware gesteuert, einfach zu benützen und zu verwenden.

 8 einfach, CAD-Daten der Leiterplatte zu importieren.



 9 beständig und einfach, die Programmierung und die Platzierung der LED-Tafel zu beenden



 10 Tafelkoordinaten können in der Software, Feineinstellung angezeigt werden, damit diese Koordinaten high-precision Platzierung erzielen.



 11 The space OF panel board CAN fuel element set in software, all component placing coordinates fuel element wants showed according to the space OF panel board, and the panels that need NOT to mount CAN fuel element selected out.



 12 software CAN realize to achieve automatically eight mounting heads function.



 13 software of increases the XYZ axis detection limits when moves



 14 software of increases muti degree of speed changing function, you CAN CHECK the best speed out setting according to the distance CHECKs sheet and to of DO speed adjustment, which CAN increase the stability for long time usage.



 15 PCB platform has vacuum absorb function, which CAN help large size PCB board item accurately, improve placement accuracy.  Meanwhile, it CAN complete softly flexible light strip OF (FPC) item and mount.



 16 The machine achieve on-line transmission OF the board, effective laboratory saving, efficiency, compared to similar products, you CAN save RK leases one operator. If you configure the SP400 AUTOMATIC screen printing machine, you CAN save RK leases two operator, improve the production efficiency OF the entire production LINE and reduce the cost OF long term use RK the same time.



 Standard configuration:



 1. Industrial computer 1 suit



 2. Mounting head 8 groups



 3. Nozzle 8 PCs



 4 vacuum absorb platform 1 set



 5. Feeder platform GFTA-T08 1 set



 Optionally part:



 1. AUTOMATIC of feeder 8mm, 12mm, 16mm, 24mm and 32mm



 2. Nozzle



 3. Industrial air pump



 4. UPS



 5. Feeder platform GFTA-T08



 Technical parameter





Model	L8
Max one circuit board size	1200*350mm
Max moving rank	X axis 1500mm, Y axis410mm
Max moving rank OF Z axis	15mm
Typical Mounting speed	12000-18000cph
Max one mount speed	22000cph
Mount accuracy	+/-0.05mm
Item method	Visual item/Machinery item
Component available	0603 and above SMD and LED, SOT, SOP component
Programs method	AUTOMATIC DATA import video study/key board input
Belt more feeder	8mm, 12mm, 16mm, 24mm and 32mm
Feeder num	8 PCs OF AP of series feeder CAN fuel element set (16 PCs feeders AR optionally)
Operation system	WINDOWS XP/WIN7 32bit
Compressed air	80psi (0.5Mpa), gas flow ≥160L/M
Power supply	220V, 50Hz, 4,5 KW
Weight	800Kg
Dimension	2510×760×1280mm
