Kompaktes Rückflut-Lötmittel-System Rss-210

  Ausgezeichnet und kontrollierbar
  Rampe bewertet unten durch das aktive Abkühlen bis 120 K/min
  Rampe herauf Kinetik bis 240 K/min Minor zum Abdruck

  • Lötmittelbereich: 210 x 210 x 40 mm
  • für das fluxless und leer-freie Weichlöten
  • Vakuum fähiger bis 10-3 mbar (wahlweise bis 10-6 mbar)
  • bis 4 Gaszeilen (man ist Rückstellung)
  • aktives Abkühlen (schnelle Rampe unten)
  • Usb-Schnittstelle zum PC für die einfache Programmierung
  • 16 Segmente programmierbar, Programme 1 speicherbar (wahlweise bis 100 Segmente und 20 Programme speicherbar)
  • Ameisensäure-Baugruppe (Option)
  • Wasserstoff Module und Vorsichtsmaßnahme für Verbrauch von 100% Hydrogen (Option)
  •  fluxless Weichlöten
  •  programmierbare Temperaturprofile (auf und ab)
  •  Satz von Prozessdaten (.csv/.xls)
  •  Windows-basierte Software (UniSoft)
  •  1 Programm (wahlweise 20 Programme), jedes mit 16 (100) Segmenten speicherbar
  •  Prozess in der Gasatmosphäre oder -vakuum
  •  kleiner Abdruck

  Das Reflow Solder System RSS wird zu einem kleinen Etat- und Platzzweck entwickelt. Es
  ist ein ausgezeichnetes Hilfsmittel für verschiedene Lötmittelprozesse und andere Anwendungen. Einige Anwendungen sind: als Laborlötmittelsystem für alle Art Entwickler, die neue Prozesse, z.B. fluxless, Leicht schlagenchip Prozess, anhaftender Masseverbinder, hermetische Dichtung unter kontrollierten Atmosphären, der reflowing Lötmittelstoß, Einschalung der Gehäusen, Weichlöten weichlöten der Starkstromgeräte einführen und erforschen, umgeben Wärmebehandlung der Halbleiterplättchen, Prototypforschung, Qualitätskontrolle, Geistesforschungszwecke und für kleine Vorserien oder Serie. Der Raum ist luftdicht verschlossen und mit einem Betrachtungsfenster ausgerüstet, das Beobachtung der Proben während des weichlötenden Prozesses erlaubt. Die Größe der erhitzten Oberfläche ist 210 x 210 mm, max. Temperatur bis zu °C 350 oder °C 450 (Option RSS-HT).

  Eine Gaszeile mit manuellem justierbarem Strömungsmesser und Digitalanzeige (elektrisches gemessen) ist Rückstellung, bis 4 Gaszeilen sind wahlweiseerhältliches. Indem man die Ameisensäureoption (RSS-FA) das Trägergas (z.B. Nitrogen) wird angereichert mit Ameisensäuredampf und gespeist in den Prozessraum verwendet. Dieses unterstützt das fluxless Weichlöten, indem es der dünnen Oxidschichten von den Oberflächen löscht.
  Wie eine Alternative wir die Option RSS-H2 anbieten (Wasserstoffbaugruppe); so ist der Verbrauch des reinen Wasserstoffs 100% möglich. Die Standard (trägen) verwendet zu werden Gase sind Stickstoff oder Formungsgas.

  Indem es eine passende externe Vakuumpumpe anschließt, ist das System Vakuum fähiger bis 10-3 mbar (wahlweise bis 10-6 mbar = vorbildliches RSS-210-HV).

  Hauptmerkmale sind exakte kontrollierte schnelle Stufenhöhen bis zu 240 K/min für Rampe oben und bis 120 K/min für Rampe unten (hängt vom Laden ab).

  Der Prozess wird durch den internen Controller programmiert, der mit dem UniSoft Software versehen wird. Der Prozess wird entweder direkt am Controller (eine Bildschirmanzeige zeigt den aktuellen Status), gesteuert oder indem man den USB zur PC-Schnittstelle verwendet. Dieses erlaubt Lagerung einer unbegrenzten Anzahl von Programmen. So alle Temperaturprofile und -segmente können gesichert werden. Ein zusätzliches Merkmal ist die Wahl zwischen die Rampekinetik oder den Zeit-zuziel Wert genau programmieren.

  Dieses Hilfsmittel ist eine Lösung der niedrigen Kosten für verschiedene Anwendungen und Industrien. Ein weiterer Vorteil ist die geringe Größe des Systems.

 Technische Daten

 Optionen und Zubehör:

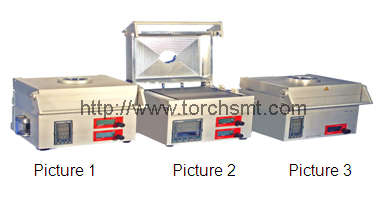

  Beispiele der Konfiguration RSS-210 (nicht alle Kombinationen von Optionen sind) possble:

  Grundlegende Maschine RSS-210
  Standardkonfiguration: Eurotherm 2408 (1 Programm, Segmente 1)
  (Abbildung 3)             1 FM-EL (1 Gaszeile mit manuellem justierbarem Strömungsmesser)

  Beispiel (Abbildung 2)     RSS-2604 [Eurotherm 2604 (20 progams + 100 Segmente)]
                          2 FM-EL (2 Gaszeilen)

  Beispiel (Abbildung 1)    Standardkonfiguration plus
                         RSS-FA (Formic Acid Baugruppe - enthält ein mehr
                          RSS-FM)

  RSS-FA
  Ameisensäure-Option: dieses ist eine integrierte Option im System
  Es gibt einen Verdampferbehälter auf der linken Seite des Systems. Das Trägergas (z.B. Stickstoff) wird
  mit Ameisensäuredampf angereichert sein. Für das fluxless und leer-freie Weichlöten.

  RSS-H2
  Wasserstoffoption für Verbrauch des reinen Wasserstoffs 100% als Prozessgas, für die leer-freien und fluxless Lötmittelprozesse; mit Überwachung.
  Vorsichtsmaßnahme, zum der unbeaufsichtigten Emission des Wasserstoffs als zusätzliche Option zu verhindern erhältlich.

  Wartungstafel oder MPC
  Membranpumpe (Wartungstafel) für Vakuum bis 10 mbar für Evakuierung des Raumes; MPC:
  chemische beständige Membranpumpe

  WC I
  Wasserkühlungsystem der Endlosschleife (Standplatz alleine) 1.8 Kilowatt,
