LED-automatisches Chip Mounter LED660





 Einführen:

 LED 660 ist eine Auswahl- und Platzmaschine des Fachmannes LED, Merkmale große Geschwindigkeit, hohe Genauigkeit. Sie erzielt LED-Großserienleiterplatte.

 Merkmal:

 1 Ansteuersystem des Vorstands verwendet den Steppermotor der hohen Präzision, der den industriellen Riemen antreibt und arbeitet mit Präzision Anleitungschiene zusammen, um die Verbesserung auf Plazierungsgenauigkeit zu erzielen und das antreiben von Drehzahl einzusteigen.

 verwendet einhängenAnsteuersystem des kopfes 2 6 Servomotor, zusammen mit Kugelschraube der hohen Präzision, um die Beendigung des LED-Teilsammelns und -c$plazierens zu erzielen.

 3 6 Gruppen des Montierungskopfes verbessert Produktions-Leistungsfähigkeit von 400% als 1 Gruppe.

 Automatisch eigenhändig Sichtprogrammieren 4, ohne Inputteilkoordinaten. Die Programmierung ist einfache, schnelle, vollständige Programmnotwendigkeit nur 10 minis, einfach an den Anfängern zu erlernen.



 5 verschiedene Größen der intelligenten Zufuhr, die nicht vorwärts gehen, wenn das Teil stuck ist oder nicht aufgehoben wird, können verschiedenen Anforderungen der LED-Montierung genügen.

 6 ist kosteneffektive LED Chip-Maschine für Großserien-LED-Produktion am verwendbarsten.

 7 die vollständige Maschine wird durch industriellen Computer mit der Berufssoftware gesteuert, einfach zu benützen und zu verwenden.

 8 einfach, CAD-Daten der Leiterplatte zu importieren.

 9 beständig und einfach, die Programmierung und die Platzierung der LED-Tafel zu beenden

 10 Tafelkoordinaten können in der Software, Feineinstellung angezeigt werden, damit diese Koordinaten high-precision Platzierung erzielen.

 11 der Platz der Tafel können in Software eingestellt werden, wird alles Teil, das Koordinaten platziert, entsprechend dem Platz der Tafel gezeigt, und die Panels, die nicht brauchen einzuhängen, können heraus ausgewählt werden.

 12, wenn der Vorstand Produktionsqualitätprobleme haben, kann LED660 den Teilplatz für genaue Befestigung verschieben.

 Software 13 kann verwirklichen, um Funktion mit vier die einhängenköpfen automatisch zu erzielen.

 Software 14 erhöht die XYZ Mittellinien-Nachweisgrenze wenn Bewegungen

 15 Software-Zunahmen 6 ordnet ändernde Funktion der Drehzahl, Sie können die beste Drehzahleinstellung entsprechend dem Abstandsprüfungblatt heraus überprüfen und Drehzahleinstellung tun, die die Stabilität für Verbrauch der langen Zeit erhöhen kann.

 Plattform PWB-16 lässt Vakuum Funktion aufsaugen, die großem PWB-Vorstand helfen kann, genau in Position zu bringen, verbessern Plazierungsgenauigkeit.  Unterdessen kann sie weichen flexiblen hellen Streifen der Stellung (FPC) beenden und einhängen. (Wahlweise)

 17 gibt es Vakuumpumpe in der Maschine, der keine Notwendigkeit, sie separat zu konfigurieren und die Leistung zu sparen, das laute senken.

 18 LED660 ist spezielles LED mounter, kann alle Arten SMD LED Chip, alle 0402 über Teil einhängen (ausgenommen mehr als 5mm Aluminum die elektrolytischen Kondensatoren), kann zylinderförmige Dioden, Transistoren, BESCHWICHTIGUNGSMITTEL SOT und weniger als 20mm IS gleichzeitig einhängen.

 19 kann an jeder Bestückung des Winkels sich treffen. Z.B. kann das LED-Lampencup einhängen.

 20 leistungsfähige Sicherheitssysteme, die Software können auf Pflege automatisch umkippen.

 Standardkonfiguration:

 1. Industrielles Computer 1 Klage

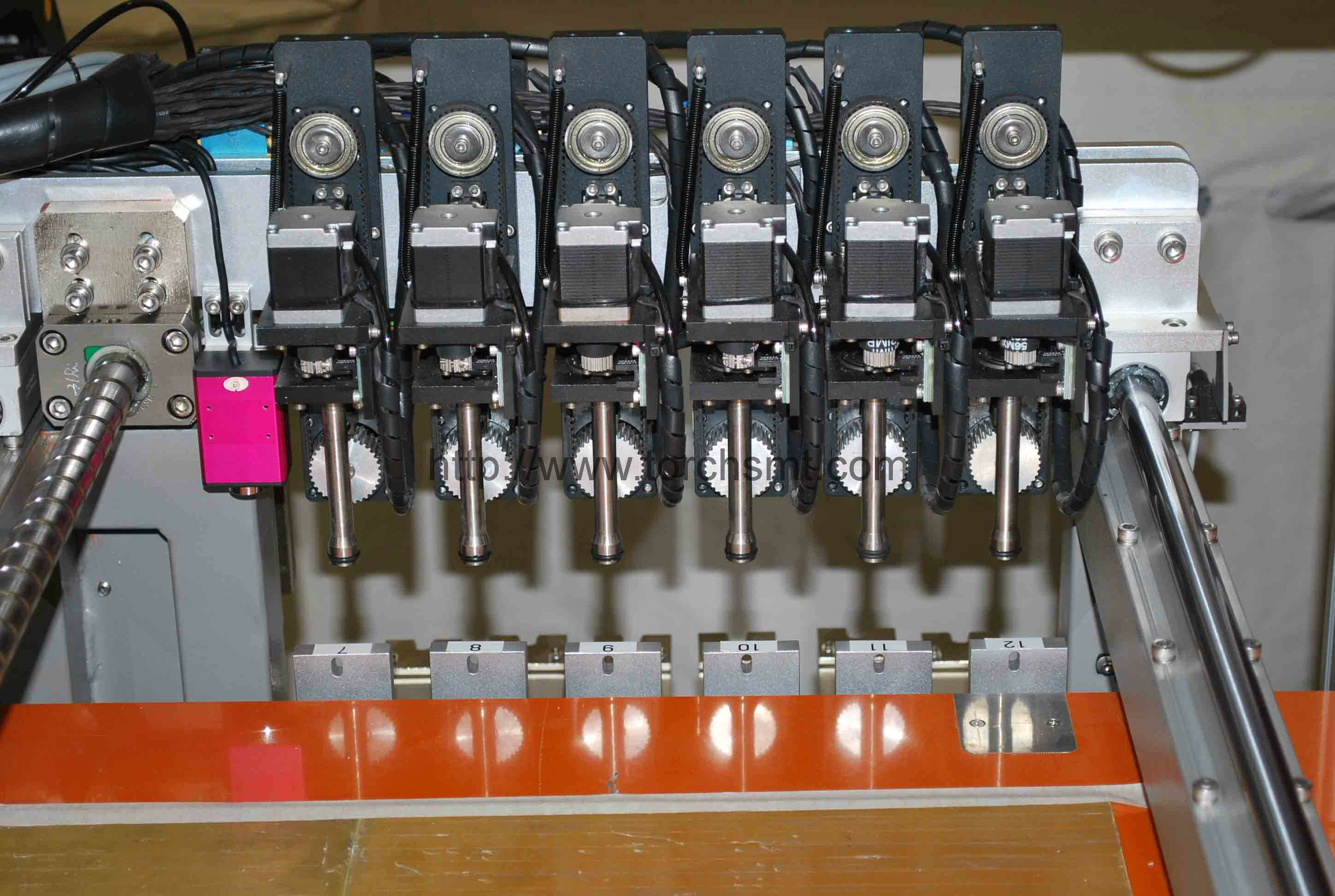

 2. Befestigungkopf 6 Gruppen

 3. PC der Düse 6

 4. Set der Zufuhrplattform GFTA-T06 1

 Wahlweiseteil:

 1. Automatische Zufuhr 8mm, 12mm, 16mm und 24mm

 2. Düse

 3. Industrielle Luftpumpe

 4. UPS

 5. Zufuhrplattform GFTA-T06

 6. Vakuum saugen Set der Plattform 1 auf

 Technischer Parameter





Baumuster	LED660
Montierungskopf	6 PC
Maximale Leiterplattegröße	1200*350mm
Maximaler beweglicher Umfang	X Mittellinie 1500mm, O axis410mm
Maximaler beweglicher Umfang der z-Mittellinie	15mm
Typische Mounting Drehzahl	13000-14000cph
Maximale Montierungsdrehzahl	18000cph
Montierungsgenauigkeit	+/-0.1mm
Methode in Position bringen	Maschineriestellung
Teil erhältlich	0603 und über SMD Teil und LED, SOT, BESCHWICHTIGUNGSMITTEL
Programmmethode	Studien-Tastatureingabe des automatischen Datenimportes video
Riemenzufuhr	8mm, 12mm, 16mm und 24mm
Zufuhr numerisch	6 PC GF Serienzufuhr können eingestellt werden (12 PC-Zufuhren sind wahlweise)
Operationssystem	WINDOWS XP
Druckluft	internes Vakuum, (große Produktion sollte industrielle Luftpumpe verwenden)
Stromversorgung	220V, 50Hz, 4.5 Kilowatt
Gewicht	500Kg
Abmessung	2600×680×1500mm
