【Einleitung】:
Technischer Parameter:
Größe der *Max Befestigung BGA: ≤20mm x20mm
Größe der *Min Befestigung BGA: 3.5×3.5mm
*Mounting Accuracy: ±10um
* PWB-Größe kann verwendbar sein: 400×350mm
Maximale Picking Stärke: 2.0N
Abbildungausgabe-Zeichentyp: Kamerad
Maschinengröße: 400 * 550 * 430mm
Nettogewicht: 15Kg
Stromversorgung: 220v, 50Hz
Leistung: 200w
Helles Zubehör: Beständige LED-Leuchte verwenden, die definitiver Abbildung helfen kann, genau in Position zu bringen.
Helle Farbe: weiche LED-Leuchte, PWB-Auflage in der roten LED-Leuchte (wahlweise)
Luftversorgung: Industrielle Membranpumpe, große Luftkapazität, Montierung max-BGA zu verbessern.
【Kennzeichnet】:
Hohe Präzision lineares guiderail und Kurvetabelle können 2μm hohe Auflösung-Deformationseinstellung im Umfang 13mm erzielen und 2 〃 die hohe Auflösung regeln genau im Umfang ℃ 360, um hohe Genauigkeit im vollständigen Reparaturprozeß sicherzustellen.
Doppelte Farbe helle aufspaltentechnologie beständige Leuchte hat, die für genaue Stellung verwendbar ist, das sie rote LED-weiche Leuchte belichtet auf Chips während grüne Leuchte auf PWB-Auflage nimmt. Die Intensität des Strahls konnte gesteuert werden, um den Bildkontrast zu verstärken.
Hoch entwickeltes optisches System stellt BGA Teil-PIN-Fuss- und PWB-Auflagebild auf CCD gleichzeitig sicher. Einzelne Wellenlängeprismagruppenkontrollen der Polarisationsstrahl auf PWB-Vorstand effektiv und verbessern die Definition des Bildes.
Berufsdüse hat ein zuverlässiges und beständiges Saugen, zum der Chips aufzuheben, die mit industriellem Diaphragm Pumps zusammenarbeiten.
Hohes-defi CCD gibt Kamerad-und VGA-Signale aus, den Kontakt zum industriellen LCD-und PC-Überwachungsgerät zu erzielen.

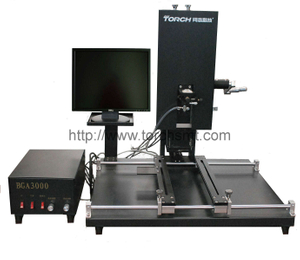

Hauptteile::
1, Saugcup,
2, X-Richtung Mikro-justieren Handle
3. Mikro-justieren O-Richtung Handle,
4. Mikro-justieren Θwinkel Handle,
5. Wetterlutte,
6. Membranpumpe,
7. Helles Zubehör,
8, befestigen Handgriff
9, PWB-Funktionstabelle,
10, Fach-Typ Handgriff,
11, Steuerfall,
Überwachungsgerät 12.
Firmennamen: Beijing Torch Co.,Ltd
