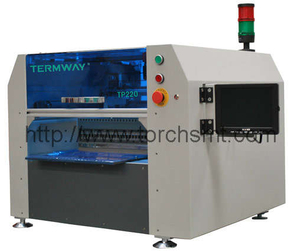

AUTOMATIC Pick and Place Machine TP220



 Produkteinleitung:

 Automatische Auswahl- und Platzmaschine TP220 ist das meiste Kostenleistung Gerät im Markt, es einhängt Vielzahl der Teile durch Vakuumdüse. Die Maschine kann SMD Teile 0603 einhängen und oben, SOIC ect; sie kann GF Zufuhr, z-Mittellinie ausrüsten kann rotieren, die verschiedenen Winkel des SMD Teils treffen kann.



 Merkmale:

 1 mit genauer quadrate Führungsleiste, kann er Sammelngenauigkeit verbessern.

 2. es Gebrauch visional Programmsystem, das Teilprogrammstellung helfen kann.

 3. Vorstand CAD-Daten als kann das Mouting Daten importieren, um automatisches Programm zu verwirklichen, das keine Notwendigkeit imput Koordinate ist. Programm ist einfach, damit einfaches für frischen Mann erlernt.

 5. Düse kann durch Handbuch entsprechend unterschiedlicher Größe des Teils geändert werden.

 6. Hohe Kostenleistung automatisches mounter, ist es für kleine Quantität Großserienfertigung, R&D und persönlichen Gebrauch, besonders Mini-typ elektronische Großserienfertigung verwendbar

 7. Industrieller Computer arbeiten mit Berufssoftware-Steuerung zusammen, um zu verwenden, die für Operation bequem ist.

 8. Sehr beständig und bequem für Programm und Befestigung der Tafeln.

 9. In der Software zeigt Wille dass alle Koordinaten der Tafeln und Mikro-justiert für diese die Koordinate, zum der Befestigung der hohen Präzision zu verwirklichen.



 10. Er kann Platz jeder Tafel in der Software einstellen und zeigt alle speisenkoordinaten entsprechend dem Platz, kann aus Tafeln heraus nehmen an, die nicht brauchen einzuhängen.

 11. Wenn Vorstandfertigung Qualitätsproblem hat, kann sie abweichen und allen speisenplatz verbessern.

 12. Software kann doppelten Köpfen helfen, Funktion der automatischen Optimierung zu verwirklichen.

 13. Sie fügt Begrenzungskontrollenfunktion in der Software hinzu, wenn XYZ Mittellinie sich bewegt.

 14. Sie fügt Drehzahlsteuerfunktion mit 6 Fahrwerken in der Software, Sie kann die vollkommene Drehzahl entsprechend Abstandsprüfungblatt und Drehzahleinstellung erhalten hinzu, die Stabilität der mounters während einer Zeitdauer verbessern können.

  Konfiguration:

  Industrielle Klage des Computers 1

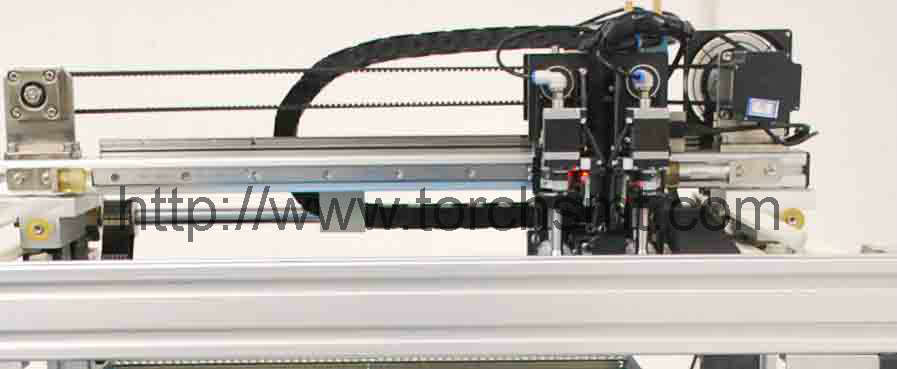

  Befestigungkopf       2 Gruppe
  Düse              2 PC

  Wahlweise:

  1、 8mm, 12mm, 16mm und 24mm automatische Zufuhr
  2、 Düse
  3、 industrielle Pumpe
  Stromversorgung 4、 UPS-Uninterruptible

  Technischer Parameter





	TP220 （zwei Köpfe）
maximale PWB-Größe	300×200mm
maximaler beweglicher Umfang	380×350mm
maximaler beweglicher Umfang der z-Mittellinie	10mm
Typische Sammelndrehzahl	Höchstgeschwindigkeit: tatsächliche Drehzahl 4000CPH: 2600-3500PH
Auflösung	±0.015mm
Wiederholgenauigkeit	±0.15mm
Methode in Position bringen	Maschineriestellung
Teile können einhängen	0603 und über SMD Teil und SOIC (unter 15mm)
Programmmethode	Videoprogramm-/software-Programminput
Riving Methode	Industrieller synchroner Riemenantrieb
Riemenzufuhr	8mm, 12mm GF Typ elektrische intelligente Zufuhr (wahlweise)
Zufuhrzahl	23 PC 8MM GFTA-08S elektrische Zufuhr können in Frontseite eingestellt werden
Druckluft	80psi （0.5Mpa）
Stromversorgung	220V, 50Hz
Gewicht	126kg
Abmessung	1000×1160×720mm
