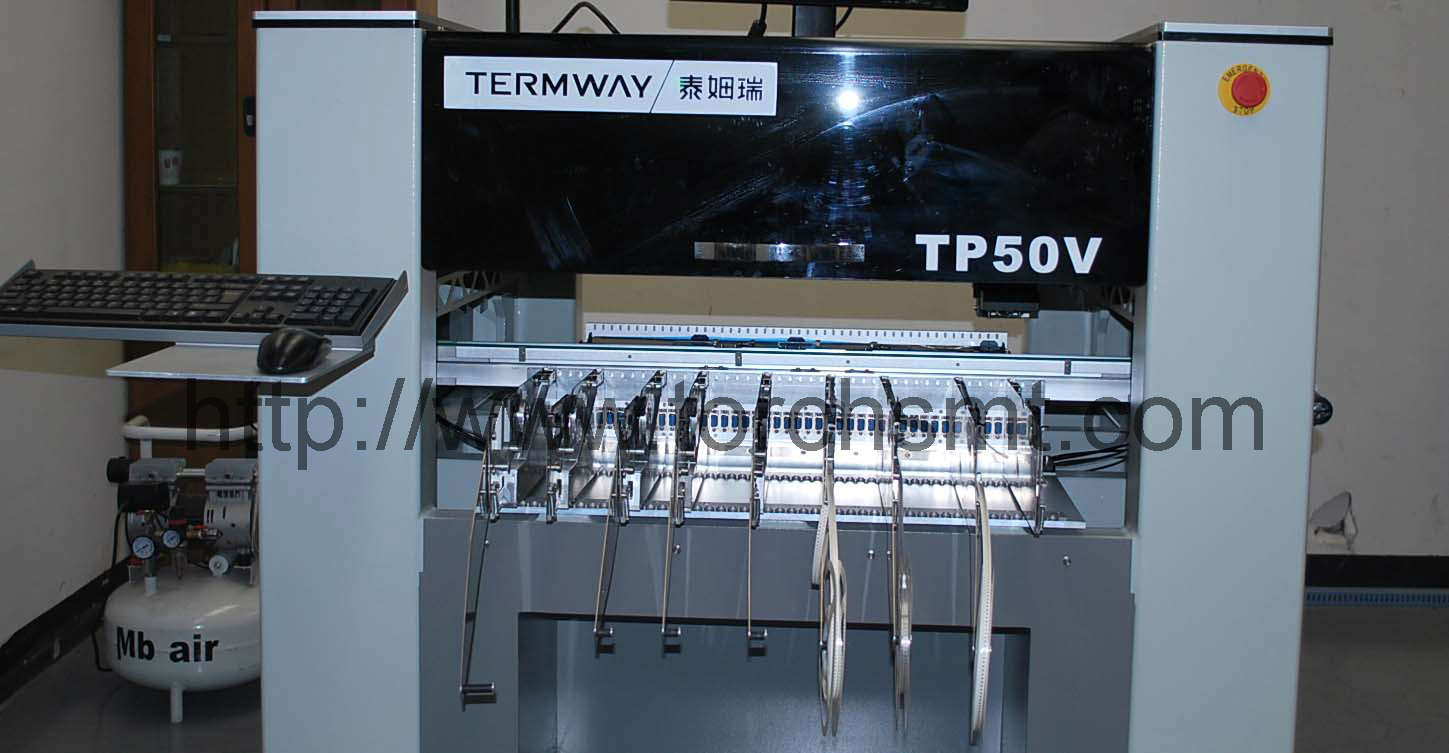

TP-Serie ist eine vollautomatische Auswahl des Anblicks SMT und Platzmaschine, kann sie eine Vielzahl der Teile durch die Vakuumdüse einhängen kann eingehangenes .it sein ist das kosteneffektivste automatische Plazierungsgerät auf vor kurzem Markt. Diese Maschine ist Klage für die meisten SMD Teilen, wie 0402, SOIC, PLCC und QFP IS; Mit der AnblickNavigationsanlage die Bedürfnisse der Montierung hoher Präzision 0.5mm von QFP IS oder BGA erfüllen. Neben dem StandardkreisBezugspunkt durchlöcherte das Quadrat, das nicht ist, der PWB-Lötmittelpastebildschirmdrucken-Auflagering Auflage, kann als zu wissen Bezugspunkt auch sein,
Anmerkung
1.using importierte Präzisionsquadratschiene, verbessern effektiv die Plazierungsgenauigkeit.
2. Using industriellen Kameras eines die eindeutigen hochauflösenden optischen Prismas, zum der high-precision Teile der Montierung zu beenden.
3. Mit der AnblickNavigationsanlage kann den MARK Punkt automatisch kennzeichnen, verbessert ffectively SMT Produktions-Leistungsfähigkeit und Plazierungsgenauigkeit.
4. das automatische programmierende visional, ist es keine Notwendigkeit, die Koordinaten der Teile durch Handbuch einzugeben, ist die Programmierung einfach, einfach, für Anfänger und es ist zu erlernen bequem und praktisch.
5. Standardkonfiguration des automatischen Düsenabwechslungssystems.
6. Kosteneffektiver Bestückungsautomat, ist es für Großserienfertigung in der mittleren Schuppe und im persönlichen Gebrauch am verwendbarsten.
7. Standardkonfiguration: 4 Gruppen des optischen AnblickRegistriersystemes, 5 PC Düse und eine Klage von 43 von 8mm Zufuhrschlitzen des Zufuhrsitzes.
8. Durch Servomotor mit Kugelschraube der hohen Präzision antreiben, um zu erzielen, Sie kann die Verdopplung der highprecision Teilmontierung beenden.
9. Vielzahlzufuhren konfigurieren, um unterschiedliche Befestigung der Befestigung zu treffen.
10. Den speziellen industriellen Computer mit der speziellen Software konfigurieren, einfach zu benützen.
11.Easy, zum des CAD des PWB einzugeben.
12. Kann das Programm beenden und das Leiterplattepuzzlespiel beständig einhängen und vereinfachen.
13. Die Software kann alle Puzzlespielkoordinaten anzeigen, und fein - Justage einige der Koordinaten. Zu highprecision Platzierung erzielen
14. Sie können den Abstand jedes Puzzlespiels in der Software einstellen, und zeigen alle Koordinaten des Entladens basiert auf dem Abstand, können das Puzzlespiel auch wählen kein Müssen in das Puzzlespiel einhängen an.
15. Wenn das Leiterplatteaufbereiten Qualitätsprobleme haben, kann Standort lecken, um die Gesamtschicht zu verbessern.
16. Die Software kann die Funktion des Kopfes automatisch optimieren.
17. Software fügt Mehrgeschwindigkeitsübertragungsmerkmale, Sie kann die beste Drehzahl durch, finden die bewegliche Tabelle zu überprüfen und die Drehzahl einzustellen hinzu, damit die Stabilität der Maschine im langfristigen Verbrauch erhöhen kann.
18. Mit einem hohen Maß des automatischen Befunds und der Warnung verließ die Teile, die herauf Dose verbessern ausgewählt wurden effektiv, die Produktionsqualitätskontrolle.
Standardkonfiguration
1、 industrielles Set des Computers 1
2、 Haupt1set
3、 Düse 5pcs
4、 GFTA-48 Zufuhrtabelle 1set
5、 MARK Kamera 2sets
6、 QFP industrielle Kamera 1set der hohen Präzision
7、 QFP hoch freie Lichtquelle 1set
Wahlweiseteil
1、 8mm, 12mm, 16mm und 24mm automatische Zufuhr
2、 IS Platten-Zufuhr （GFQN）
3、 Teilmassenplatte （GFSN）
4、 Düse
5、 AQ38 Endenspiegelsystem （25MM-38MM QFP）
6、 industrielle Luftpumpe
Technischer Parameter
| Maximale Größe des PWB | 600×300mm |
| Maximale Größe des Bewegens | 670×620mm |
| Maximaler Umfang z-axi des Bewegens | 100mm |
| Drehzahl der Befestigung | 2000-3200cph |
| Erwartete Höchstgeschwindigkeit der Befestigung | 4000cph |
| Präzision | ±0.02mm |
| Methode in Position bringen | Anblickstellung |
| Teil | Über 0402 und weniger than30mm Nicken mehr als 0.5mm IS |
| Programm | Automatische Daten importieren,/das erlernenden/Tastatureingabe Video |
| Übertragung | X-y-Mittellinie Kugelschraube der hohen Präzision mit Präzisionsanleitung |
| Zufuhr auf Band aufnehmen | Wahlweise8mm, 12mm, 16mm, 24mm Zufuhr |
| Kurz mit Zufuhr | 8mm, 12mm, 16mm, 24mm Zufuhr |
| Quantität der Zufuhr | Gesetzt werden können 96 PC 8MM GFTA-08S Zufuhr, die Frontseite
und sein rückseitig kann gesetztes 48pcs |
| Quantität von ISdick | No more als 2 PC |
| Operationssystem | WINDOWS XP |
| Druckluft | 80psi （0.5Mpa）, Kamin no more als 100L/min |
| Stromversorgung | 220V, 50Hz, 3Kw |
| Gewicht | 620Kg |
| Größe | 1405 × 1400 × 1450mm |
Firmennamen: Beijing Torch Co.,Ltd
