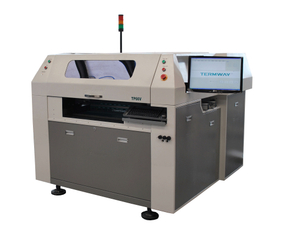

Automatische Hochgeschwindigkeitsvisional pick&place Maschine TP66V

Automatische Hochgeschwindigkeitsvisional pick&place Maschine TP66V

Menge:



erkundigen In den Einkaufswagen

TP-Serie ist eine vollautomatische Auswahl des Anblicks SMT und Platzmaschine, kann sie eine Vielzahl der Teile durch die Vakuumdüse einhängen kann eingehangenes .it sein ist das kosteneffektivste automatische Plazierungsgerät auf vor kurzem Markt. Diese Maschine ist Klage für die meisten SMD Teilen, wie 0402, SOIC, PLCC und QFP IS; Mit der AnblickNavigationsanlage die Bedürfnisse der Montierung hoher Präzision 0.5mm von QFP IS oder BGA erfüllen. Neben dem StandardkreisBezugspunkt durchlöcherte das Quadrat, das nicht ist, der PWB-Lötmittelpastebildschirmdrucken-Auflagering Auflage, kann als zu wissen Bezugspunkt auch sein,

Merkmale:

1. Using importierte Präzisionsquadratschiene die Plazierungsgenauigkeit effektiv verbessern.

2. Using industriellen Kameras eines die eindeutigen hochauflösenden optischen Prismas, zum der high-precision Teile der Montierung zu beenden.

3. Mit der AnblickNavigationsanlage kann den MARK Punkt automatisch kennzeichnen, verbessert effektiv SMT Produktions-Leistungsfähigkeit und Plazierungsgenauigkeit.

4. Das automatische programmierende visional, ist es keine Notwendigkeit, die Koordinaten der Teile durch Handbuch einzugeben, ist die Programmierung einfach, einfach, für Anfänger und es ist zu erlernen bequem und praktisch.

5. Standardkonfiguration des automatischen Düsenabwechslungssystems.

6. Kosteneffektiver Bestückungsautomat, ist es für Großserienfertigung in der mittleren Schuppe und im persönlichen Gebrauch am verwendbarsten.

7. Standardkonfiguration: 4 gesetztes visional System, 9 Düsen, Tabelle mit 96 Zufuhren.

8. Durch Servomotor mit Kugelschraube der hohen Präzision antreiben, um zu erzielen, Sie kann die Verdopplung der Teilmontierung der hohen Präzision beenden.

9. Vielzahlzufuhren konfigurieren, um unterschiedliche Befestigung der Befestigung zu treffen.

10. Den speziellen industriellen Computer mit der speziellen Software konfigurieren, einfach zu benützen.

11.Easy, zum des CAD des PWB einzugeben.

12. Kann das Programm beenden und das Leiterplattepuzzlespiel beständig einhängen und vereinfachen.

13. Die Software kann alle Puzzlespielkoordinaten anzeigen, und fein - Justage einige der Koordinaten. Zu Platzierung der hohen Präzision erzielen

14. Sie können den Abstand jedes Puzzlespiels in der Software einstellen, und zeigen alle Koordinaten des Entladens basiert auf dem Abstand, können das Puzzlespiel auch wählen kein Müssen in das Puzzlespiel einhängen an.

15. Wenn das Leiterplatteaufbereiten Qualitätsprobleme haben, kann Standort lecken, um die Gesamtschicht zu verbessern.

16. Die Software kann die Funktion des Kopfes automatisch optimieren.

17. Software fügt Mehrgeschwindigkeitsübertragungsmerkmale, Sie kann die beste Drehzahl durch, finden die bewegliche Tabelle zu überprüfen und die Drehzahl einzustellen hinzu, damit die Stabilität der Maschine im langfristigen Verbrauch erhöhen kann.

18. Mit einem hohen Maß des automatischen Befunds und der Warnung verließ die Teile, die herauf Dose verbessern ausgewählt wurden effektiv, die Produktionsqualitätskontrolle.

19. Teilmangelwarnung, verwendbar für keinen Rumpf in der Großserienfertigung.

20. Spitzensicherheitsfunktion

Standardkonfiguration

1. Industrielles Computer 1 Klage

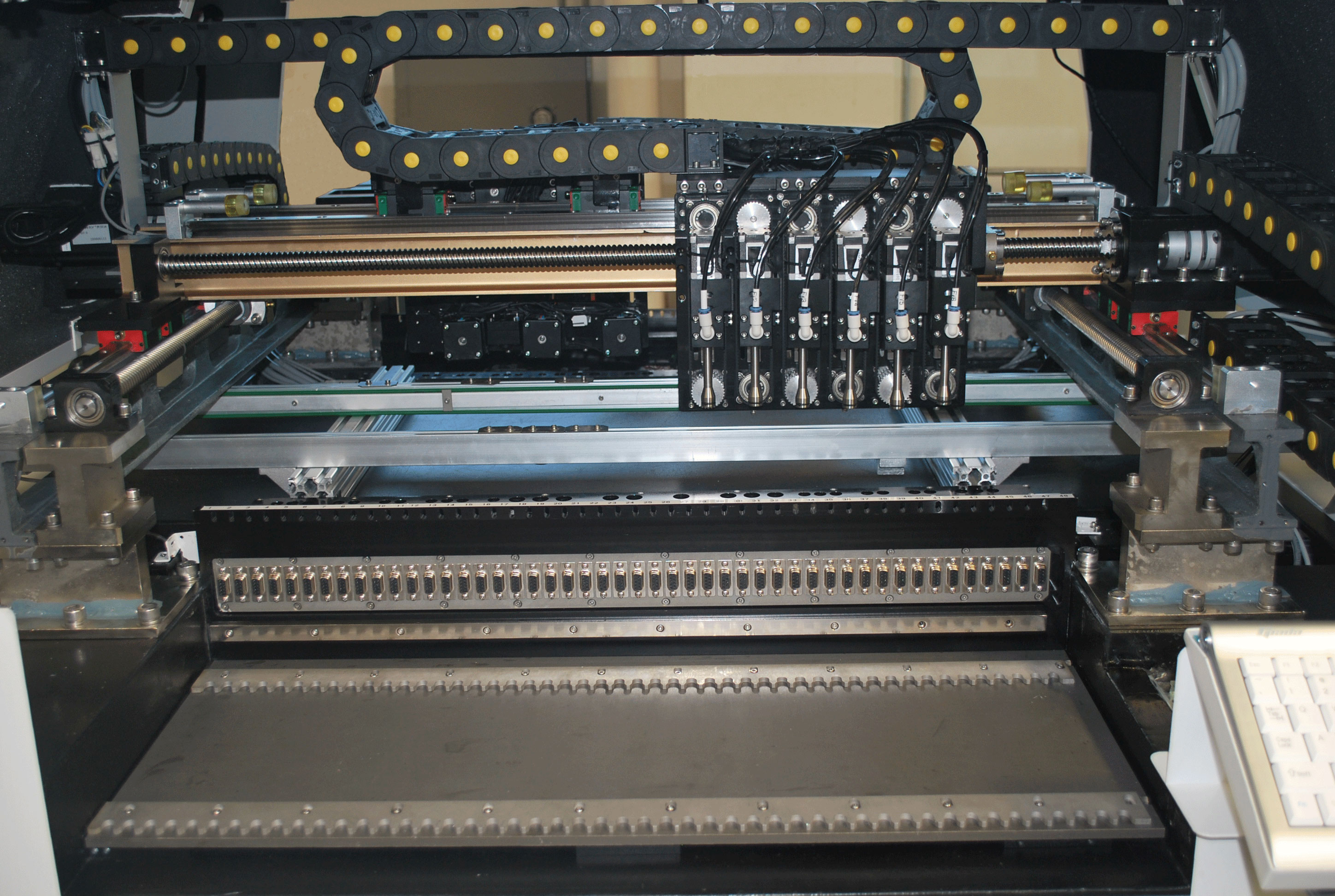

2. Befestigungkopf 1 Gruppen

3. PC der Düse 9

4. GFTA-48 Set der Zufuhr table2

5. MARK Kamera 2sets

6. QFP industrielle Kamera 1set der hohen Präzision

7. QFP hoch freies Set der Lichtquelle 2

Wahlweiseteil

1. Automatische Zufuhr 8mm, 12mm, 16mm und 24mm

2. IS-Platten-Zufuhr （GFQN）

3. Teilmassenplatte （GFSN）

4. Düse

5. Spiegelsystem （25MM-38MM QFP des Endes AQ38）

6. Spiegelsystem （38MM-45MM QFP des Endes AQ45）

7. industrielle Luftpumpe

Technischer Parameter

	TP66V
Mounter Kopf	2 Köpfe unit-12
Maximaler PWB-Vorstand	1500×316mm
Mini-PWB-Breite	40mm
Stärkenumfang	0.3-4.2mm
Maximaler Bewegungsumfang	350×580mm
Z-Mittellinienbewegungsumfang	40mm
Maximale Teilstärke	15mm
Typische Drehzahl	14000-17000cph
Höchstgeschwindigkeit	32000cph
X, o-Mittellinie Präzision	0.002mm
Montierungspräzision	±0.03mm
Weise in Position bringen	Visional Stellung
Teil erhältlich	Über einem 0402 und weniger als 38 mm-Nicken mehr als 0.5mm IS
Programmmethode	Automatische Daten importieren,/das erlernenden/Tastatureingabe Video
Übertragung	X-y-Mittellinie Kugelschraube der hohen Präzision mit Präzisionsanleitung
Zufuhr auf Band aufnehmen	Wahlweise8mm, 12mm, 16mm, 24mm, 32mm, 44mmfeeder
Zufuhr Nr.	Gesetzt werden können 96 PC 8MM GFTA-08S Zufuhr, die Frontseite und sein rückseitig kann gesetztes 48pcs
IS-Zufuhr Nr.	No more als 2 PC
Operationssystem	WINDOWS XP
Druckluft	80psi （0.5Mpa-0.7Mpa）, Kamin no more als 100L/min
Leistung	220V, 50Hz, 5Kw
Gewicht	1520Kg
Abmessung	1650 × 1485 × 1400mm
