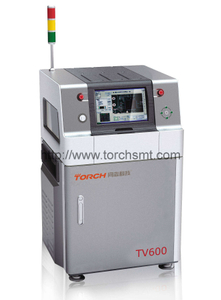

Automatische optische Kontrolle TV600

  Automatischer optischer Detektor TV600 schließt fünf Teile ein: Dreiachsen Servoansteuersystem, Hardware-Kontrollsysteme, optische Systeme des automatischen Kennzeichens, high-precision optisches Kontrollsystem, das Industriellgrad optische Kamera und den Rumpf besteht. Das Bleischienen- und -schraubengestänge der hohen Präzision, die aus Japan THK kommen, werden im DreiachsenAnsteuersystem angewendet; wirkungsvolle Garantie der Anlieferungsgenauigkeit. Automatischer optischer Prüfer kann hohe Übertragungsgenauigkeit sicherstellen; es ist für unqualifizierte Teile, unabhängige Teile, Chips und so weiter kontrollieren verwendbar. Es verbessert Produktions-Leistungsfähigkeit und -qualität.

  Technologiemerkmale:
  1 Platz PWB
  A) Splint Einheit ohne Sperre lässt die Leiterplatte bequeme, grenzenlose Kartenvorstandeinheit mit Patent auswählen und platzieren, das Leiterplatteteile festklemmen kann, die nullspielräume sind.
  asynchrone Funktion der Prüfung 2
  A) Confirming Testergebnis künstlich, gleichzeitig folgendes PWB prüfend, das Prüfungszeit sparen kann.
  Funktion mit 3 Nachfüllungen
  A) Every Teil kann eingestellt werden viel Standardtemplet, der für Multimaterial und das Weichlöten verwendbar ist.
  、 4 wählen MARK beliebig
  a) Besides werden traditionelle Rotundity、 Viereck、 Gewirr- und Dreieckmarkierungen, die besonderen Kennzeichen für Markierungen beliebig verwendet.
  5、 discretional Winkelmaß
  A) Measuring vom discretional Winkel ist für Prüfung alles der Teile、 Lötmittels und Brücke verwendbar
  、 6 optimieren automatischen Weg
  A) Um die Kamera mit der Prüfung der kürzesten und schnellsten Methode sicherzustellen, Camera wird gehende Stellung gründete auf intelligenten Lernfähigkeit einer Maschinemethoden optimiert.
  7、 Verteilung herauf IS-Stift und unabhängigen Teilfuß
  A) Divide herauf IS-Stift und unabhängige Teile automatisch und Setprüfungsparameter automatisch.





  Teilkontrolle

  Sie kann die verfehlenden Teile, Teilversetzung, Umkehrung, Teile kontrollieren beschädigt, unsachgemäße Teile, Fehlerpolarität und so weiter. Dieses Produkt wird von uns selbst entwickelt, welche Farbe, Station und statische Informationen von digitalem gebrauchen, um bunte Kennung auf den Teilen zu kontrollieren. Es hat hohe Präzision.

  Schweißensauflagekontrolle

  Es gibt offensichtliche Unterschiede für wenig Lötmittel, normales Lötmittel und über Lötmittel durch bunte Lampehaus Beseitigung. Es hat niedrigere Bedingung zur Standortgenauigkeit der Teile und kontrolliert dann niedriges Präzision PWB.

  IS-Schweißensfußkontrolle

  Er kann IS-Schweißensfüße automatisch kennzeichnen, indem er Methoden kennzeichnet, und Schweißen zu verbinden ist sehr empfindliche durchgehende analysierende Abbildungen. Es hat niedrigere Bedingung für Standortgenauigkeit von IS. Es kann IS-Teile kontrollieren, das eigenhändig platziert wird.





  Merkmale:
  Beständiges Transportsystem
  Mit WS-Servobewegungssystem sind- Führungsleiste und Schraubengestänge THK Produkte von Japan.
  Ohne CAD-Daten automatisch in Position bringen
  Die Software kann Teile finden und die Übereinstimmung der ausgesuchten Methoden ohne CAD-Daten von PWB programmieren.
  Spezielle helle Technologie
  LED 3 färbt die Lichtquelle von 3 Winkeln (4 Farben können gewählt werden)
  Starke Studienfunktion automatisch
  Alle Arten Bedingungsteile sind nicht Beseitigung besonders, sie können Studie innerhalb des Teilfeldes sein. Software SRT-VT-100 kann Beseitigung automatisch entsprechend verschiedenen Teilen. Lötmittelzinnstudie und IS-Schweißensfußstudie werden automatisch beendet. Es dauert weniger als 20 Minuten.
  Einfache Fertigungumgebungsanforderung
  gesetzte spezielle Teilsoftware, Einschalungssoftware nicht benötigen und andere, die X-Ykoordinaten und BOM von PWB sind OKAY.
  Intelligente Studie
  Das System kann Standortparameter der IS-Füße nicht nur erhalten, aber ändert auch Parameter im Programm automatisch und Prüfungsdaten allgemeiner bilden. Es kann unjustice verringern und Genauigkeit verbessern.



Baumuster	TV600
PWB-Größe	40*40 mm -500*600 mm
Stärkenumfang	0.5~5mm, kann er 8 ausdehnen
Die Höhe von	± 40mm
minimales Teil	0201
Transport	Servobewegungs- + Kugellagerschraubengestänge
Breite	Selbsthandbuch
Prüfungsfeld	Verfehlend, beobachten falsches、 misoriented Teil、 Fehlerstellung、 Schaden、          Polaritätsfehler、 insufficent Lötmittel、 über dem Lötmittel、, das Lötmittel、 IS verbindet          Lötmittel、 Chromatic Kreisprüfung、 OCR-Wort kennzeichnen、 Strichkode und so weiter
das schnellste	24 cm2/s
Winkel	0-360 °
Camera pels	15um/ pel (20 um
light source	3 color 4 angle LED light
camera	CCD digital camera head
Identify bar code	Code39、Code128、Inter leaved20f5、EAN12、PDF-417、Data Matrix
Linear ground distance height	890~1020mm
Communication device at front and rear	SMEMA standard or tailor-made
operation	Windows Xp oder Windows2000
Stromversorgung	AC220V, 50Hz
Umgebung	5℃- 39℃
Umgebung	5% - 90%
Plattformhöhe	nein
Gewicht	750kg
Abmessung	1000*1000*1500mm
Wahlweise	Testergebnis-Drucker、 SPC Baugruppe, Programmsoftware, Reparaturstation
Fehleroffsetumfang	±1mm (MARK Fehler versetzt)
Platz von PWB	2.5~3mm
Maximales PWB-Gewicht	3kg
