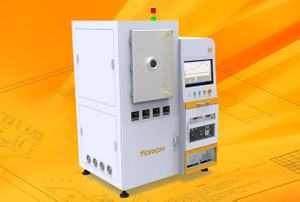

Großräumiges Vakuumweichlötendes System H5/H6

Menge:

    Kurze Einleitung: die Einleitung von H5

    Anwendungs-Felder: IGBT Baugruppe, verpackendes MEMS, verpacken, hermetisches verpackenusw. der verpacken, photoelektrischen Einheit der Leistungselektronik.

    Geräten-Einleitung:

    System 1.viewing: Raum hat das sichtbare Fenster, kann Schweißensprozeß jederzeit beobachten.

    System 2.heating: das Gerät konfigurieren 5/6 gesetztes Heizsystem, gleichzeitig es arbeitet in einem Vakuum.

    System 3.vacuum: Die Gerät configurates die große Vakuumpumpe, können die Vakuumumgebung von Hochtemperatur0.1mbar, mbar 0.01mbar schnell erzielen.

    4. Kühlsystem: Das Gerät nimmt Wasserkühlungsystem an, kann sicherzustellen fasten, abkühlend an der Hochtemperatur- und Vakuumumgebung

    5. das Software-System: die Heizung und die abkühlende programmierbare Steuerung, die Heizung und die abkühlende Kurve können entsprechend Fertigkeit eingestellt werden, jede Kurve können automatisch festgelegt werden, können editted, geändert werden und storaged.

    6. das Kontrollsystem: eine modulare Software-Auslegung kann Prozesskurve, Vakuumextraktion, die Atmosphäre, unabhängig abkühlen, usw. einstellen, und der kombinierte Produktionsprozeß erzielen die eine Schlüsseloperation.

    7. das Atmosphärensystem: Freies weichlötendes Magnetfeld kann erzielt werden. Und die Maschine kann mit H2, N2/H2 Gasgemisch, HCOOH, N2 gefüllt werden, oder schützende Gasverkleinerung, usw., stellen sicher, dass es keinen leeren Punkt gibt.

    8, das Datenaufzeichnungsystem: Echtzeitüberwachung- und Datenaufzeichnungsystem, Software-Kurvenaufnahmefunktion, Temperaturkurveneinsparungfunktion, Prozessparameter, die Funktion sichern, speichernde Einheitparameter und aufrufende Funktion.

    9, das Schutzsystem: Sicherheits-Statusüberwachung des Systems acht und Sicherheitskonzipieren (Schweißstückübertemperaturschutz, Maschinentemperatursicherheitsschutz, Luftdruckwarnungsschutz, Druckschutz, Schutz des sicheren Betriebs, schweissender Kühlwasserschutz, Niveau des Schutzes, Leistungschutz).



    Merkmale:

    1, hohes Vakuumgrad: können 0.01 mbar hohes Vakuum, Vakuumgrad Raumnumerische Echtzeitbildschirmanzeige und steuern und justieren

    2, Vakuumpumpende Drehzahl: 50 m³ /h

    3, Prozessraumdruck: 0.1 mbar

    4, Tragen der Heizplatte-Schichtisolierung, einzelne Kilogramm des Lagers ≥20

    5, schnelle Abkühlgeschwindigkeit: unabhängiges Wasser der Installation und abkühlendes Gerät des Gases im Raum, verursachen die Schweißenseinheit für das schnelle Abkühlen.

    6, schweissende Qualität der niedrigen leeren Kinetik garantieren dass, nachdem sie, avhive Lochkinetik der großen Schweißensplattenimplementierung unter 3% geschweißt haben.

    7, treffen das jinxi Schweißen, hohes Bleilötmittel, bleifreie Materialien wie Hochtemperaturschweißensanforderungen und technische Bedingungen der Qualitätsschweißens-Lötmittelpaste in der Vakuumumgebung.

    8, hohe Kapazität, jede Schicht des tatsächlichen Schweißensbereiches ist 500 * 300 mm, mehrschichtige Arbeit gleichzeitig und erzielt die Großserienfertigung der Einheit.


       Baumuster        H5        H6
       Schweißensgröße        Schichten 500*300*70mm*5        Schichten 500*300*70mm*6
       Einlagiges Gewichtlager        20KG
       Höchste Temperatur        350℃ - 450℃
       Kontrollsystem        System der Temperaturüberwachung system+ Vacuum + Cooling system+ Atmosphere Kontrollsystem des Systems +Software
       Temperaturkurve        Kann einiges Temperaturkurve mit 40 Segmenten speichern
       Steuerpflichtige Leistung        Schichten 9KW*5        Schichten 9KW*6
       Vakuumgrad        Höchstes 0.01mbar
       Maximale Heizungstemperatur        80℃/minute
       Maximale abkühlende Temperatur        150℃/minute
       Atmosphärenverkleinerung        Stickstoff- und Wasserstoffgasgemisch、 reiner Stickstoff Stickstoff und anderes Edelgas und Ameisen-
       Stromquelle        380V 20-50A
       Temperaturgleichförmigkeit        ±1%
       Abmessung        780*1000*1500mm
