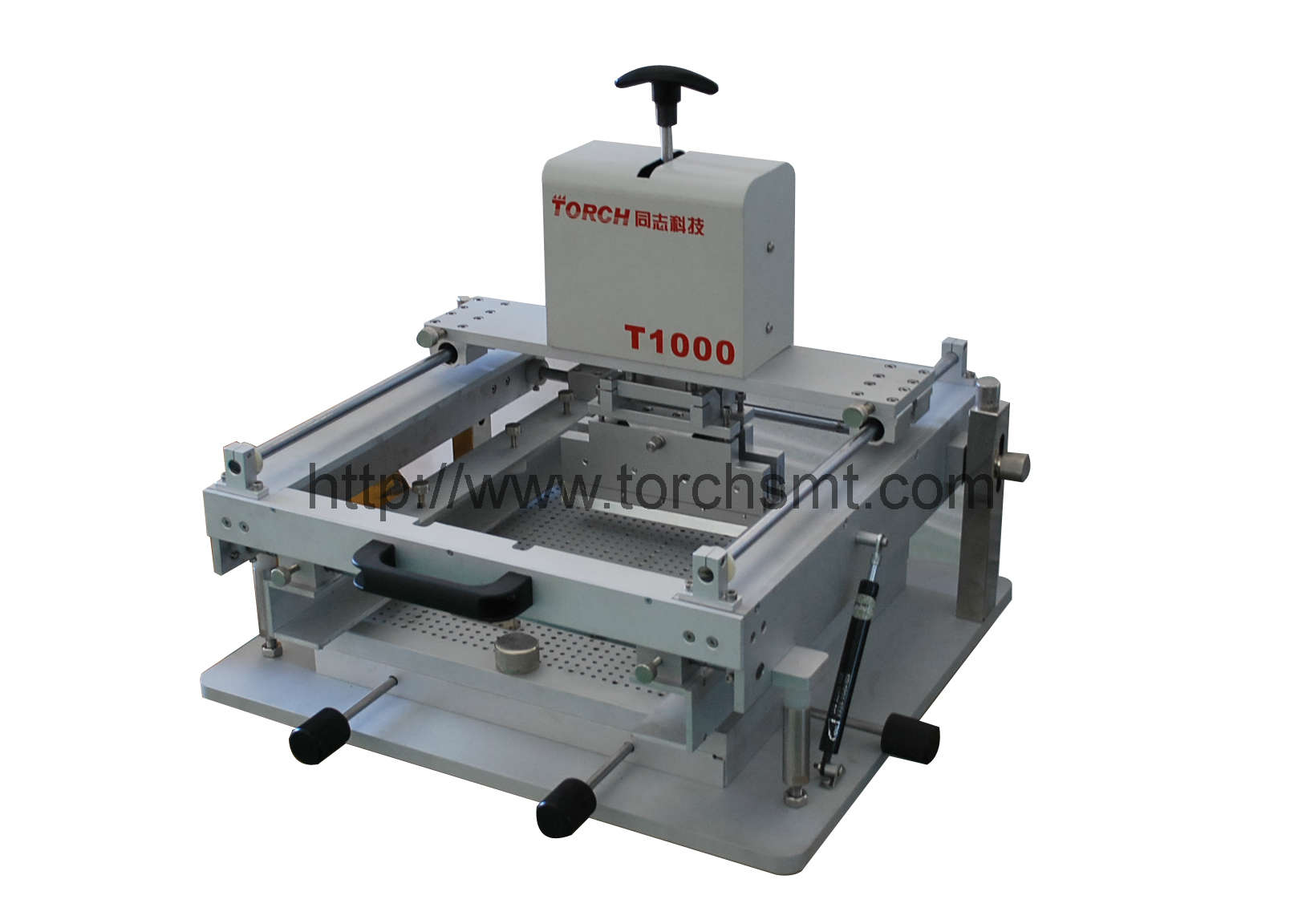

Manuelle Bildschirm-Druckenmaschine T1000 der hohen Präzision

Menge:
Raise the template, take out PCB board, finish printing pad on it. the scraper moving of automatic printing is drive by parallel guideway with screw drive, using screw rotate to finish scraper moving; rubber scraper is used in manual printer. Speed, angle and pressure are controlled by operators. with the rapid development of the electronics industry, the integration of emerging chip increase, the accuracy of the printer made great challenges, especially for small manual printer, some problems are below: 1.the worktable can’t meet high precision printing;2.manual speed, angle and pressure are not controlled very well;3. printing consistency is a problem. Manual printer T1000 resolve above problems. Now, T1000 has applied patent in China. T1000 is similar function with automatic printers with low cost. It reduce cost and improve efficiency.

 Einleitung

 Bildschirmdruckenmaschine ist geläufiges Gerät in der SMT Industrie, Druckenprozeß einschließen:
 1、 setzte und regelt PWB (Printed Leiterplatte) an der Unterseite des formenvorstands;
 wird 2、 gesetzte Lötmittelpaste innerhalb in den Schablonenschaber durch Laufwerkeinheit, Lötmittelpaste wird gedruckt auf dem PWB durch betraf die Schablone verschoben
 die 3、 Erhöhung die Schablone, nehmen PWB-Vorstand, Endedruckenauflage auf ihr heraus. das Schaberbewegen des automatischen Druckens ist Laufwerk durch parallele Führungsschiene mit Schraubenlaufwerk, using Schraube rotieren zum Endeschaberbewegen; Gummischaber wird im manuellen Drucker verwendet. Drehzahl, Winkel und Druck wird von den Bedienern gesteuert. mit der schnellen Entwicklung der Elektronikindustrie, sind die Integration der auftauchenden Chip-Zunahme, die Genauigkeit des Druckers, der große Herausforderungen, besonders für kleinen manuellen Drucker, einige Probleme hergestellt wird, unten: Worktable 1.the kann Drucken der hohen Präzision nicht treffen; Drehzahl 2.manual, Winkel und Druck wird nicht sehr gut gesteuert; 3. ist Druckenübereinstimmung ein Problem. Manueller Beschluss des Druckers T1000 über Problemen. Jetzt hat T1000 Patent in China angewendet. T1000 ist ähnliche Funktion mit automatischen Druckern mit niedrigen Kosten. Es verringert Kosten und verbessert Leistungsfähigkeit.

 Parameter der Grundregel T1000 und der Technologie

 ▲T1000 ist manuelle Bildschirm-Druckenmaschine der hohen Präzision, ohne elektrische Teile und Luftteile (Luft Handspike)

 ▲Scraper das Bewegen wird durch Präzisionsführungsschiene angetrieben, um keine Platznote zwischen Schaber und formenvorstand zu bilden.

 ▲Using Magnetismusmuffe und omnipotente in Position zu bringen Muffe und Unterstützungs-PWB zum sicherzustellen, Schablone zu entfernen.

 ▲Install Schablone mit doppelter seitlicher Festlegungtechnologie.

 ▲with zwei Schaberauslegung. Die Druckeinstellung ist durch die justierte Vorrichtung, steigen Vorrichtungversicherungssteuerung und steigen vom Schaber ab.

 ▲Round Axtführungsschiene kann durch Verlegenheitsfeld justiert werden. Alle Arten formenvorstand können auf Drucker installiert werden.

 ▲lifting Schablone kann durch Handgriff, using sie mit Luft Handspike beendet werden.

 ▲X, O, Z und Winkel können justiert werden und 4 Äxte justieren, um das Entsprechen zwischen Auflage zu erzielen und Ausflussöffnung, justieren Abstand zwischen PWB und formenvorstand durch Plattform.

 ▲Fix Schaber und Durchlauf ist es auf der parallelen Führungsschiene, dort vorderer Schaber und rückseitiger Schaber. Sie können steigen und, nach Jobstepp 1 abzusteigen, (fallen rückseitiger) Schaber der Frontseite unten Druckenstandort und das Laufen laufen dann rückwärts (frontward) nach, Schabern, gehen zurück ursprüngliche Station.

 ▲max Druckfeld: 300*400mm
 ▲ maximale Größe des Stahlvorstands: 400*500m. Die Breite des formenvorstands kann justiert werden, 4 Punkte Standortflugzeug.






  1.    Schaber: 200mm, 304mm das (wahlweise), der Vorwärts- und rückwärtige Bereich ist mehr als 410mm
  2.
  3.    Schaberwinkel: 60o
  4.
  5.    Schabermaterial: Edelstahl (anderes Material kann bestelltes) sein
  6.
  7.    Justage von Genauigkeit: <0.01mm
  8.
  9.    Wiederholgenauigkeit: <0.03mm.
  10.
  11.    erwartete Druckengenauigkeit: 0.4mm IS; Zinnkugel von BGA ist mehr als 0.5mm
  12.
  13.    Erwartete Druckgeschwindigkeit: 60-100pcs/h
