Manuelle Bildschirm-Druckenmaschine T1000 der hohen Präzision

 Einleitung

 Bildschirmdruckenmaschine ist geläufiges Gerät in der SMT Industrie, Druckenprozeß einschließen:
 1、 setzte und regelt PWB (Printed Leiterplatte) an der Unterseite des formenvorstands;
 wird 2、 gesetzte Lötmittelpaste innerhalb in den Schablonenschaber durch Laufwerkeinheit, Lötmittelpaste wird gedruckt auf dem PWB durch betraf die Schablone verschoben
 die 3、 Erhöhung die Schablone, nehmen PWB-Vorstand, Endedruckenauflage auf ihr heraus. das Schaberbewegen des automatischen Druckens ist Laufwerk durch parallele Führungsschiene mit Schraubenlaufwerk, using Schraube rotieren zum Endeschaberbewegen; Gummischaber wird im manuellen Drucker verwendet. Drehzahl, Winkel und Druck wird von den Bedienern gesteuert. mit der schnellen Entwicklung der Elektronikindustrie, sind die Integration der auftauchenden Chip-Zunahme, die Genauigkeit des Druckers, der große Herausforderungen, besonders für kleinen manuellen Drucker, einige Probleme hergestellt wird, unten: Worktable 1.the kann Drucken der hohen Präzision nicht treffen; Drehzahl 2.manual, Winkel und Druck wird nicht sehr gut gesteuert; 3. ist Druckenübereinstimmung ein Problem. Manueller Beschluss des Druckers T1000 über Problemen. Jetzt hat T1000 Patent in China angewendet. T1000 ist ähnliche Funktion mit automatischen Druckern mit niedrigen Kosten. Es verringert Kosten und verbessert Leistungsfähigkeit.

 Parameter der Grundregel T1000 und der Technologie

 ▲T1000 ist manuelle Bildschirm-Druckenmaschine der hohen Präzision, ohne elektrische Teile und Luftteile (Luft Handspike)

 ▲Scraper das Bewegen wird durch Präzisionsführungsschiene angetrieben, um keine Platznote zwischen Schaber und formenvorstand zu bilden.

 ▲Using Magnetismusmuffe und omnipotente in Position zu bringen Muffe und Unterstützungs-PWB zum sicherzustellen, Schablone zu entfernen.

 ▲Install Schablone mit doppelter seitlicher Festlegungtechnologie.

 ▲with zwei Schaberauslegung. Die Druckeinstellung ist durch die justierte Vorrichtung, steigen Vorrichtungversicherungssteuerung und steigen vom Schaber ab.

 ▲Round Axtführungsschiene kann durch Verlegenheitsfeld justiert werden. Alle Arten formenvorstand können auf Drucker installiert werden.

 ▲lifting Schablone kann durch Handgriff, using sie mit Luft Handspike beendet werden.

 ▲X, O, Z und Winkel können justiert werden und 4 Äxte justieren, um das Entsprechen zwischen Auflage zu erzielen und Ausflussöffnung, justieren Abstand zwischen PWB und formenvorstand durch Plattform.

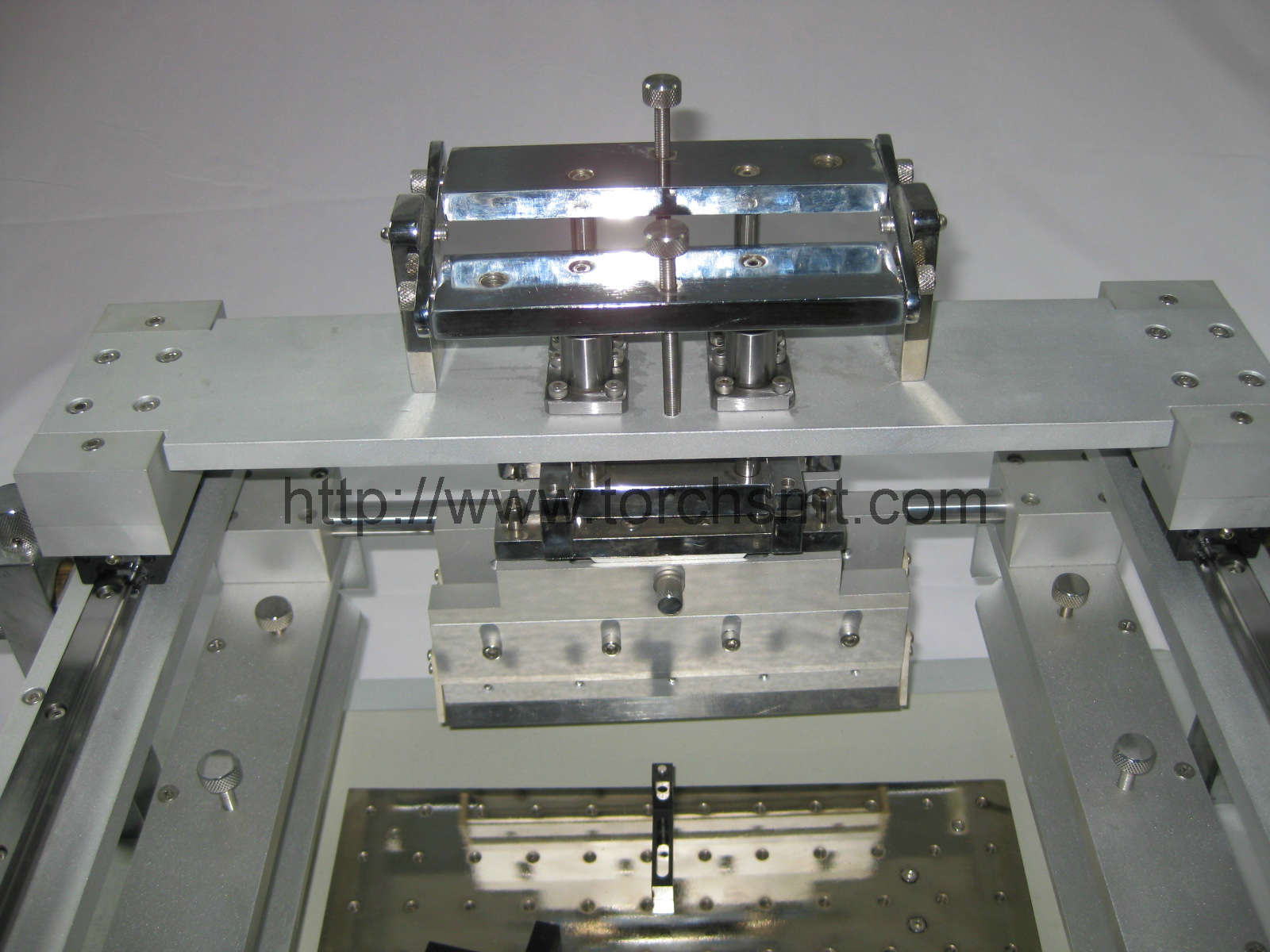

 ▲Fix Schaber und Durchlauf ist es auf der parallelen Führungsschiene, dort vorderer Schaber und rückseitiger Schaber. Sie können steigen und, nach Jobstepp 1 abzusteigen, (fallen rückseitiger) Schaber der Frontseite unten Druckenstandort und das Laufen laufen dann rückwärts (frontward) nach, Schabern, gehen zurück ursprüngliche Station.

 ▲max Druckfeld: 300*400mm
 ▲ maximale Größe des Stahlvorstands: 400*500m. Die Breite des formenvorstands kann justiert werden, 4 Punkte Standortflugzeug.


1.    Schaber: 200mm, 304mm das （wahlweise）, der Vorwärts- und rückwärtige Bereich ist mehr als 410mm

2.    Schaberwinkel: 60o

3.    Schabermaterial: Edelstahl （anderes Material kann bestelltes） sein

4.    Justage von Genauigkeit: <0.01mm

5.    Wiederholgenauigkeit: <0.03mm.

6.    erwartete Druckengenauigkeit: 0.4mm IS; Zinnkugel von BGA ist mehr als 0.5mm

7.    Erwartete Druckgeschwindigkeit: 60-100pcs/h
