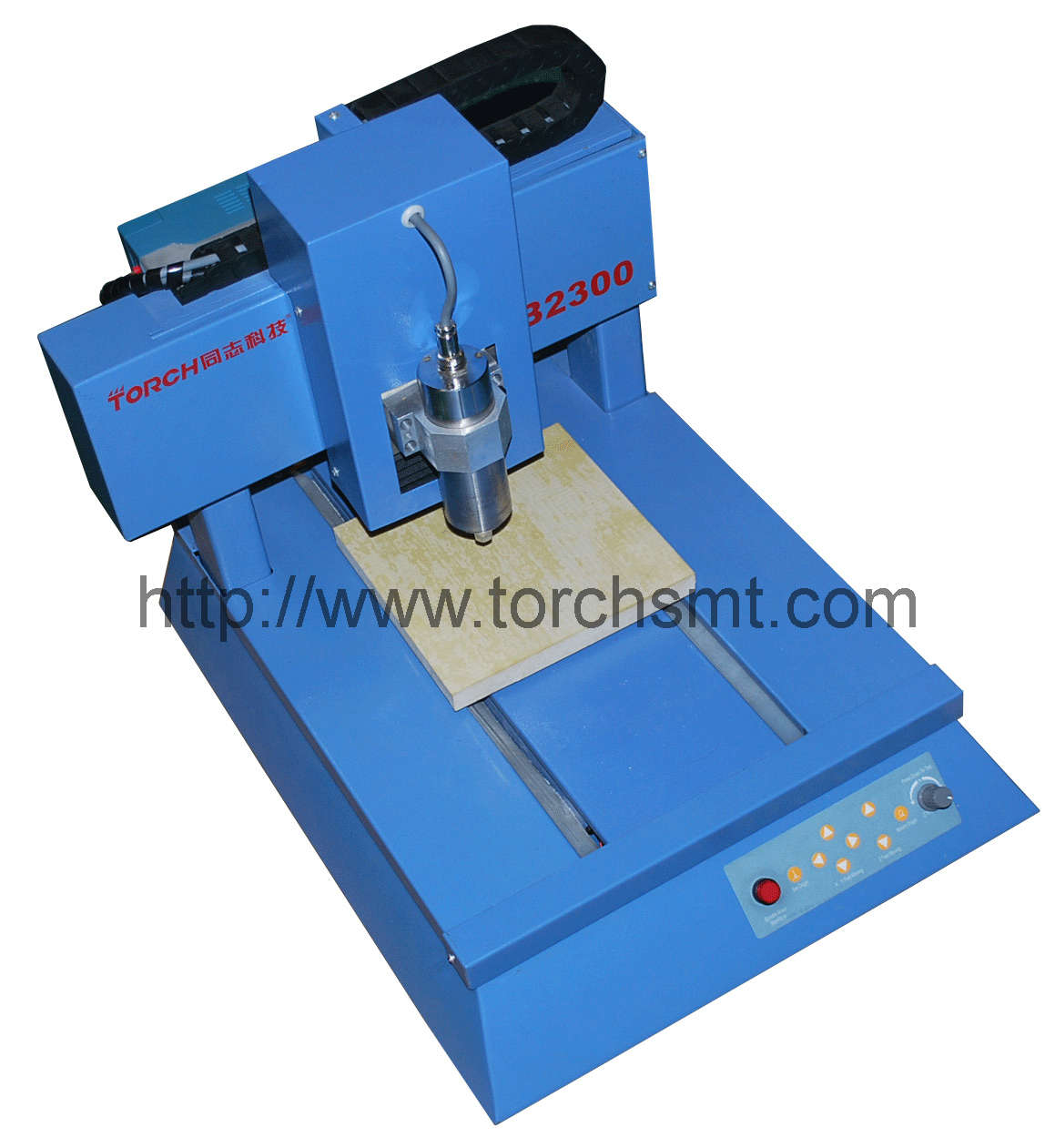

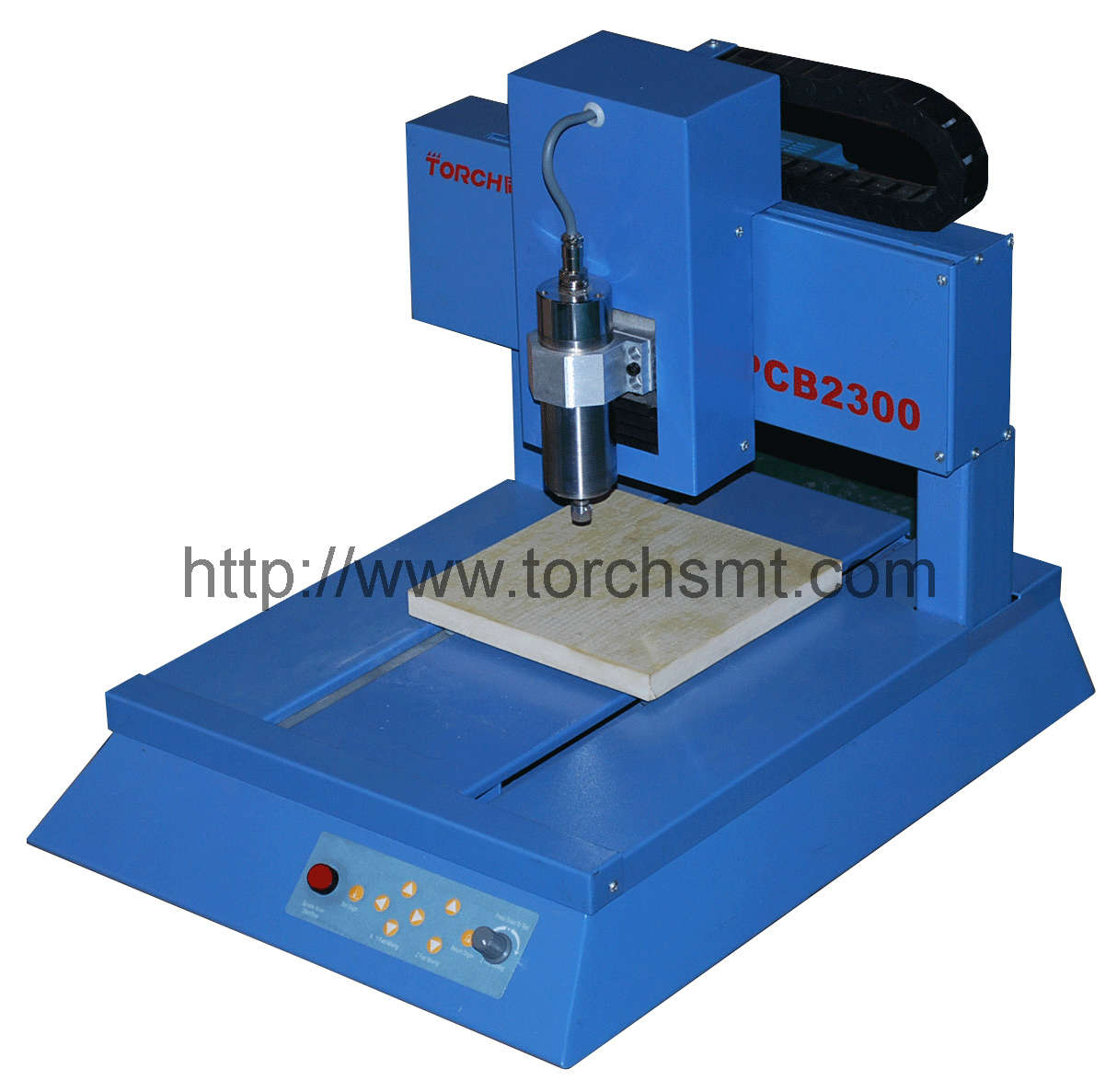

Plattenherstellungmaschine PCB2300

Menge:
1.Drilling in the copper board
2.Control the depth of milling, strip unnecessary copper to form wire pad
3.Directly set and reset origin

 Einleitung


  1.    Bohrung in den kupfernen Vorstand
  2.
  3.    Die Tiefe des Prägens, nicht notwendiges Kupfer des Streifens steuern, zum der Drahtauflage zu bilden
  4.
  5.    Ursprung direkt einstellen und zurücksetzen
  6.
  7.    Virtuelle aufbereitende Software, sieht den aufbereitenden Pfad vorher
  8.
  9.    Den realen Prozess anzeigen
  10.
  11.    Multi-Löcher sofort, außer der Notwendigkeit am häufigen Hilfsmitteländerungsprozeß
  12.
  13.    Bohrung wieder aufnehmen, in jeder möglicher Stellung stoppen und wiederbeginnen
  14.
  15.    Kombination der Bohrung, stellte zwei Messer, verkürzen Prozesszeit zum maximalen Grad ein
  16.
  17.    Irgendeine Region zur Bohrung auswählen, zum der hohen Präzision zu treffen
  18.
  19.    Intelligente Steuerung die Drehzahl, optimieren die Drehzahl entsprechend Hilfsmittel

 Vorteile


  1.    Zu benützen ist erhältlich für beide Seiten und einfach
  2.
  3.    Die Drehzahl kann geändert werden, schnitzen Sie minimale Zeile und stoppen wenn Prozess
  4.
  5.    Die Re-bohrung und die Regionbohrung arbeiten, um einige Kästen, als zu bilden das Kupfer nicht durch geschnitzt wird.
  6.
  7.    5 Stellunglöcher, genauere Stellung
  8.
  9.    Z-Mittellinie justieren, wenn der Prozess, um zu vermeiden nicht bohren kann, weil das PWB nicht waagerecht ausgerichtet ist
  10.
  11.    Präge-PWB-Funktion. Das PWB prägen, um die PWB-Stufe zu halten nachdem wiederholte Bohrung und Schnitzen. Außerdem können Sie die Löcher im Vorstand verschieben, um den Doppeltseite Vorstand in Position zu bringen.
  12.
  13.    Die Prüfung geschnitzte Funktion, zum des Kupfers sicherzustellen wird gut gebohrt zum großen Grad.
  14.
  15.    Zu die Lichtbogenränder bohren





 Parameter






         Baumuster









         Bearbeitbarer Bereich




         200*200mm




         Arbeitsseite




         Aussondern/doppelte Seite




         Motor




         X Y Z Mittellinien-Jobsteppmotor




         Hauptantriebswelledrehzahl




         60000rpm




         Maximale bewegliche Drehzahl




         2.4m/min




         Wenig Zeile Durchmesser




         6mil (0.1524mm)




         Wenig Zeile Abstand




         8mil (0.2032mm)




         Bohrende Tiefe




         0.02-3mm




         Bohrender Durchmesser




         0.4-3.175mm




         Arbeitsdrehzahl




         20mm/s (max)




         Bohrende Drehzahl




         100strokes/min (max)




         Methoden laufen lassen




         Halbautomatisch




         Kommunikationsschnittstelle




         RS-232




         PC-System




         CPU: PⅢ-500MHz, Memory: 256M




         Operationssystem




         Windows Xp/Vista




         Leistung




         220V 50Hz




         Gewicht




         65kg




         Abmessung




         490*570*490mm
