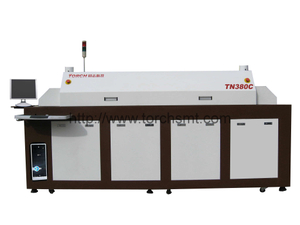

Volle bleifreie Rückflut Oven der Heißluft mit 8 Heizungzonen TN380C

 Volle bleifreie Rückflut Oven der Heißluft mit 8 Heizungzonen TN380C

  Die Verkaufßtelle von TN-Serie:
  1. Chanel-Rückflutofen mit der Stärke von 150mm
  2. 24 chanel Modularbauweiserückflutofen-Hardware-Temperaturüberwachungsystem verwenden.
  3. Die einzige Industrie kann kundenspezifisches fuinction Rückflutofensoftware-System erzielen.
  4. Die einzige Industrie haben Fernsteuerungsrückflutofensoftware-System
  5. Ausgerüstet mit Spitzenmarke Hochdruck ODER Lenovo Computer, wie wahlweise industy Computer entsprechend Abnehmer requirment.


 Produktanweisung von TN380C:


•    Heizsystem: TN380C nimmt hohes wirkungsvolles und energiesparendes Nickelchrom Heizungsgefäß an. Neue Technologie und Long Leben. Und TORCH wärmen self-developed einkreisende Systemsheißluftmerkmale schnell auf, die PWB Teil gleichmäßig erhitzt werden lassen können.

•    Schutzsystem: TN380C verwendet SSR festes Relais (450V) das Verhinderung der großen Leistung und des Drucks zur berührungsfreien Ausgabe hat, sicher und zuverlässig. Es kann die Temperaturänderung und Wärmezahl im Ofenraum mit der flockigen Steuerung der Funktionen und der Datenerfassung überwachen. Das Heizungsteil mit dem wenigen Impuls und der Antwort dann schnell steuern. Zu den Unterhälten kann die Temperature control Genauigkeit, aber zum Gerät nicht Schaden für das hohe aktuelle und das Hochspannungs sein. Und jeder Raum passt ein Sicherheitsrohr, das Hochtemperatur- und beständige Hochdruckfunktion ist, damit das vollständige System sicher und ruhig laufen kann.

•    Genauigkeitssteuerung durch IPC-und PID-intelligente Arithmetik. Entsprechend der PID-intelligenten Berechnung kann Wärmeabgabe genau gesteuert werden und Antwort zur Änderung der Außenseite, um die Temperatur zu balancieren. Das vollständige System hat eine gemodularisierte Auslegung. Es ist zur Pflege bequem und disassembliert

•    Außengehäuse- und Ofenrumpf von TN380C kann insgesamt und automatisch geöffnet werden. Es ist bequem, ihn zu säubern und zu warten.

 Hauptmerkmale für TN380C:
 Intuitional Steuerung des Schweißens 1>: TN380C nimmt hoch entwickeltes Ofentemperatur-Ansammlungssystem an. Es kann Temperaturkurve und Temperatur im Ofenherd prüfen. Die Temperaturkurve kann gleichzeitig gespeichert werden oder gedruckt werden.
 2> machen und sicheres Übertragungssystem glatt: Ansteuersystem nimmt einen Qualitätskonvertierungsmotor und ein Konvertierungssystem an. Es hat auch einen Regelregler und eine Turbine Drehzahl, die Kasten 1:100 verringern, um glatt, zu laufen zu halten. Drehzahl: 01600mm/min.
 3> beständiges und sicheres elektrisches Kontrollsystem: Verzögerungsschalterschutz. Nach Ausschalten, Temperaturtropfen gleichmäßig, damit Schaden des Übertragungsteils und -heizung verhindern kann.
 4> obere und unterere Heizungszonen werden separat gesteuert. Die Zirkulationsdrehzahl kann auch separat justieren. Es ist für Schweißen verschiedene PWB-Platten und Teile verwendbar.





Baumuster	TN380C
Heizungsteilparameter
Heizungszone	8 erhitzenabkühlende Zone der zonen (8 Oberleder, 8cover) +1
Heizmethode	Volle vorverlegte Heißluftheizung
Vorwärmungszeit	25min
Abkühlende Zone	1 Zone, (1up/1 unten)
Kühlverfahren	Querflußturbulenz-Zentrifugegebläse
Eingebautes automatisches RelaisHeizsystem	Um Überdruck zu verhindern Controller oder Motor beschädigen wenn oben beginnen und Teilschaden zu verhindern wenn schweissend.
Übertragungsparameter
Breite PWB-Board	≤ 300mm
PWB-Förderwerk Height	900±20mm
Förderwerkrichtung	L→R oder R--L
Förderwerk-Material	Edelstahl
Chain-driven Mesh Bandförderer	Nettoriemen und chain-driven Übertragung
Ineinander greifenriemenbreite	300mm
Förderwerkdrehzahl	0-1600mm/min justierbar
Steuerteilparameter
Stromversorgung	380V (3 pH, 4 Drähte) 50/60Hz
Maximale Leistung	42KW
Normale Arbeitsleistung	23KW
Vorwärmungszeit	≤ 30min
Kontrollsystem	PLC+ Torch Baugruppe Tempsteuerung system+ IPC
Umfang der Temperaturüberwachung	Raum Temperature-360 ℃
Temperaturüberwachung	Hoch entwickelte Intelligent Mikrocomputer PID-Temperaturüberwachung automatisch in in jeder Zone + SSR berührungsfreien Ausgabe
Präzision der Temperaturüberwachung	± 2℃
Verteilender Fehler der Temperatur	± 2℃
Maschinen-Rumpf-Parameter
Nettogewicht	860kg
Abmessung （L×W×H） (mm)	3500×900×1390mm
